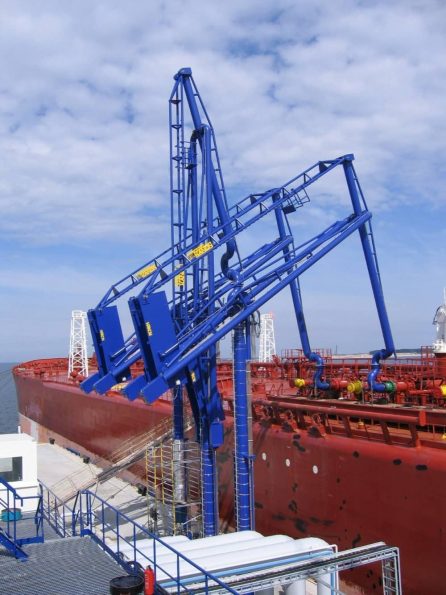

Brazos de carga marinos

La transferencia de todos los fluidos y gases licuados, dentro de las barcazas más pequeñas o el buque tanque de crudo más grande puede ser llevada a cabo de forma segura utilizando un sistema de brazos de carga marinos.

De diseño simétrico, se le ha prestado atención especial a los ejes de rotación de la barra del pantógrafo tanto en el diseño como en selección del material, asegurando así que la operación sea suave y con un mantenimiento mínimo.

Nuestro sistema de balance de contrapeso sencillo facilita la maniobra de los brazos tanto manualmente como hidráulicamente de forma segura y fácil, ahorrando tiempo y mano de obra.

Nuestros brazos de carga marinos requieren de un mantenimiento mínimo y todos los sellos del brazo pueden ser reemplazados sin andamiaje o desmantelamiento del brazo de carga .

Nuestros brazos de carga son fabricados cumpliendo con los últimos requisitos de OCIMF y con los estándares de las mayores compañías de petróleo.

Ver también otros productos asociados a Muelles: ganchos de escape rápido, pasarelas de accesosistemas de ayuda al atraque, y ship to shore link.

Ante cualquier consulta, comuníquese con nosotros a través de Whatsapp, de nuestro formulario, o de nuestra página de datasheet. Lo ayudaremos con todo gusto.



Características de nuestros brazos de carga marinos

  • Diámetros desde 4” hasta 20”
  • Materiales: aceros al carbono, inoxidables y a baja temperatura, con PTFE o revestimiento protector interior de goma y otras aleaciones especiales
  • Rango de temperatura –200º C / +300º C

ERC

El ERC brinda una desconexión segura, libre de derrames y totalmente automática del Brazo de Carga respecto del barco en el momento que este excede de la envolvente de trabajo seguro con la que ha sido diseñado el brazo.

Un ERC básicamente consiste en dos válvulas de bola colocadas lo más cerca posible. Las bridas de las dos válvulas están unidas mediante unas mordazas que permiten la separación física de ambas válvulas.

Después de que las válvulas de bola se cierran, una de ellas cierra el brazo de carga y la otra cierra el manifold, quedando esta segunda montada en el barco durante la desconexión.

QC/DC​

El acople Rápido de Conexión/Desconexión (QC/DC) hidráulico ofrece la posibilidad de conectar el brazo de carga al manifold pulsando un botón desde la distancia. Beneficios:

  • Rapidez y seguridad
  • Las garras son unidades individuales y son las mismas para las bridas de un tamaño desde 6” hasta 20”
    Las garras quedan cerradas en el caso de se corte el suministro hidráulico
  • El acoplador QC/DC de Multi-tamaño de capacidad puede ser configurado hasta dos tamaños más pequeño. El adaptador puede convertir un acoplador de 16 pulgadas en uno de 12 pulgadas o aún más hasta 10 pulgadas en tan sólo 5 minutos y sin herramientas



Ante todo, el acoplador tiene un diseño sencillo y es poco complicado. Las garras son muy robustas y no necesitan de un mantenimiento regular. Los Acopladores QC/DC de Rápida Conexión/Desconexión hidráulica pueden sustituir los acopladores hidráulicos que ya están instalados en el brazo de carga marino, facilitando de esa manera las conexiones y reduciendo el costo de mantenimiento al mínimo.

Soluciones para GNL

Más allá de nuestro Brazo de Carga Marino LNG, también ofrecemos soluciones de Bunkering.
